Le nappeur croisé agit comme le principal goulot d"étranglement dans la formation de la bande non tissée. La technologie de transport dicte une vitesse de ligne maximale et la qualité du produit final. Les ingénieurs de production sont confrontés à un défi constant dans l’usine. Vous devez équilibrer le profilage Web à grande vitesse et le faible coefficient de variation (CV%) avec la durabilité de l"équipement, les temps d"arrêt pour maintenance et la consommation d"énergie. Lorsque la machine à carder produit la bande plus rapidement que le nappeur croisé, la chaîne de production entière ralentit. Cette limitation a un impact direct sur le débit des installations. Choisir entre un rideau en carbone et un tablier en acier nécessite une évaluation technique rigoureuse. Vous devez analyser les types de fibres spécifiques, les poids de bande cibles, la compatibilité du système de contrôle et les exigences opérationnelles à long terme. La masse physique du système de transport modifie la cinématique de la machine. Nous explorerons comment l"inertie, la traînée aérodynamique et la résistance à la traction des matériaux influencent les paramètres de production. Cette évaluation garantit que votre ligne de non-tissés fonctionne avec une efficacité maximale sans sacrifier l"uniformité de la bande.

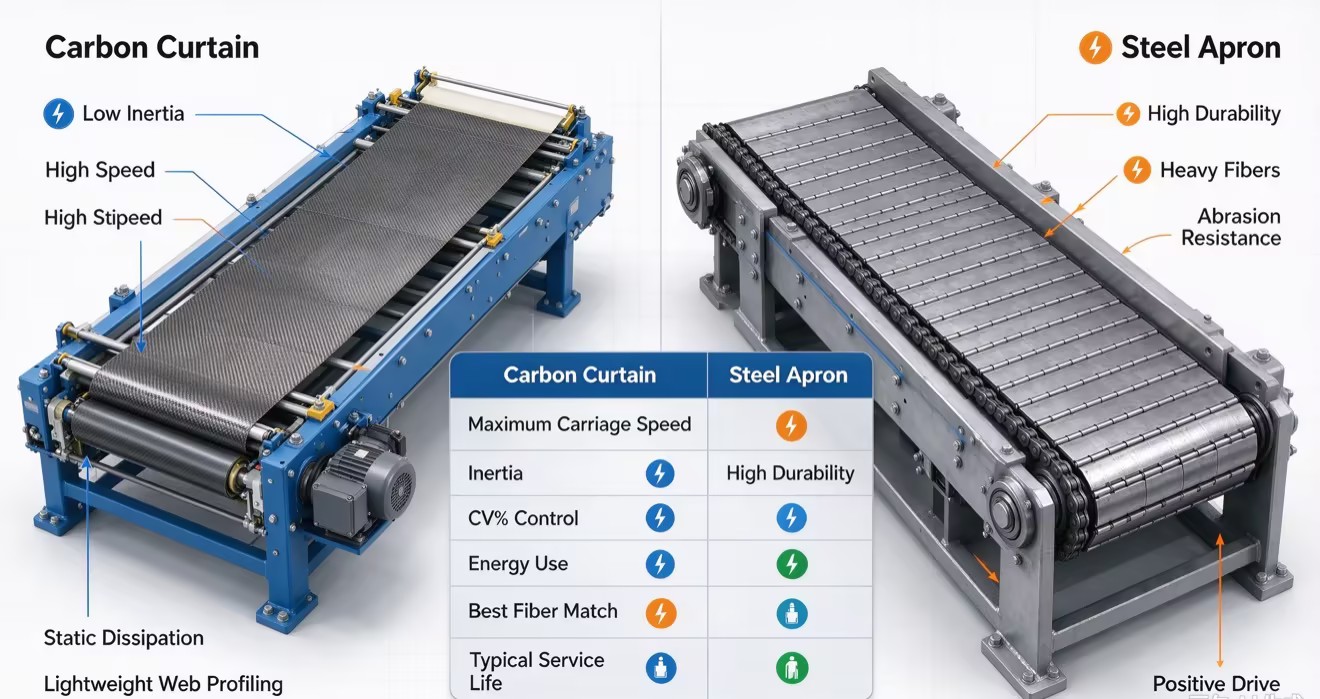

Vitesse par rapport à la masse : les rideaux de carbone excellent dans les applications à grande vitesse et à faible inertie pour les bandes légères, tandis que les tabliers en acier sont conçus pour le traitement des fibres robustes et de grande masse.
Contrôle de la qualité du Web : les systèmes au carbone minimisent la traînée aérodynamique et l"accumulation d"électricité statique, offrant un contrôle supérieur du % de CV à des vitesses de production élevées et une réactivité rapide aux algorithmes de profilage.
Durabilité et coûts opérationnels : les tabliers en acier offrent une longévité et une résistance inégalées aux fibres abrasives, compensant leur consommation d"énergie plus élevée par une fréquence de remplacement plus faible et une fiabilité mécanique robuste.
Retour sur investissement spécifique à l"application : le choix optimal dépend strictement de la gamme de produits de l"installation : les produits d"hygiène à denier fin favorisent le carbone, tandis que les géotextiles, les feutres lourds et les matériaux recyclés exigent de l"acier.
Table des matières
Le tablier ou le rideau contrôle directement le transfert de la bande, la stabilité de la tension et la précision des couches lors du recouvrement croisé. Son matériau affecte la turbulence de l"air, le risque de tirage et la vitesse de réponse lors de l"inversion du chariot. Le profilage haute performance nécessite un système de transport capable de suivre rapidement les commandes d"asservissement tout en maintenant une tension constante, empêchant ainsi l"épaississement des bords, le pliage et la répartition inégale de la bande.
Les performances de l"étaleur croisé sont mesurées par la vitesse de production, l"uniformité de la bande (CV %) et la fiabilité de la machine (MTBF). Les opérateurs doivent surveiller le temps de réponse d"inversion, les pertes de bord, la consommation d"énergie, les problèmes de suivi des courroies et les exigences de maintenance. Les systèmes légers améliorent la vitesse et la précision, tandis que les systèmes plus lourds offrent une meilleure durabilité dans les applications abrasives. La sélection idéale dépend de l’équilibre entre les exigences de qualité, les conditions de fonctionnement et les coûts de maintenance à long terme.
Les rideaux renforcés en fibre de carbone combinent une résistance élevée à la traction, un faible poids et des performances antistatiques. Leur structure composite, généralement constituée d'une matrice en fibre de carbone avec un revêtement polymère, maintient une stabilité dimensionnelle lors d'une flexion continue. La conception légère réduit la masse du chariot, permettant aux systèmes d'asservissement d'effectuer des changements de mouvement rapides tout en minimisant l'accumulation d'électricité statique et l'adhérence des fibres.
La faible inertie des rideaux de carbone permet des vitesses d"inversion plus rapides, des cadences de production plus élevées et un profilage de bande plus précis. La masse mobile réduite réduit les vibrations et améliore la synchronisation avec les lignes de cardage à grande vitesse. Leur surface lisse et à faible traînée stabilise également les toiles légères, aidant ainsi à maintenir un faible pourcentage de CV et une répartition précise du poids sur toute la largeur du matelas.
Les rideaux de carbone offrent des performances élevées mais nécessitent une manipulation soigneuse dans des environnements abrasifs. Les fibres grossières, les matériaux recyclés et les contaminants pointus peuvent endommager la surface composite, tandis que les méthodes de nettoyage agressives peuvent provoquer des microfractures. Des procédures de nettoyage appropriées et des inspections régulières sont essentielles pour maintenir la durée de vie des rideaux et éviter les pannes inattendues.
La construction d'un nappeur croisé à tablier en acier implique des lattes en acier emboîtables ou un treillis en acier renforcé. Les fabricants conçoivent ces treillis robustes pour une intégrité structurelle maximale. Les lattes sont généralement embouties en acier galvanisé ou inoxydable et rivetées de chaque côté sur des chaînes à rouleaux robustes. Ces chaînes fonctionnent sur des pignons en acier trempé, fournissant un mécanisme d'entraînement positif qui élimine toute possibilité de glissement de la courroie.
Les exigences en matière de lecteur pour ce système sont importantes. Des moteurs à couple plus élevé et des systèmes de freinage robustes doivent gérer l"inertie massive des composants en acier. Le treillis lourd transporte une énergie cinétique importante en fonctionnement continu. La conception mécanique utilise des guides de chenille robustes, des roulements surdimensionnés et des chaînes d"entraînement renforcées. Ces composants supportent le poids physique du tablier en acier et empêchent l"affaissement sur les grandes largeurs de travail. Les lattes en acier comportent souvent des traitements de surface spécialisés pour résister à l"oxydation et à la corrosion chimique causées par les finitions en fibres.
Les tabliers en acier offrent une excellente durabilité pour les applications exigeantes telles que les géotextiles, les feutres automobiles et le traitement des fibres abrasives. Leur structure métallique solide résiste aux chocs, à l’usure et aux méthodes de nettoyage agressives. Même lors du traitement de fibres recyclées ou de matériaux grossiers, les lattes endommagées individuelles peuvent souvent être remplacées au lieu de remplacer l"ensemble du tablier.
Le poids élevé des tabliers en acier limite la vitesse d"accélération et d"inversion, ce qui les rend moins adaptés aux applications de profilage à grande vitesse. Une inertie plus élevée augmente les vibrations, la consommation d"énergie et les contraintes mécaniques sur les entraînements et les chenilles. La structure plus lourde crée également plus de bruit et nécessite une attention particulière à l"ergonomie de l"opérateur.
Les systèmes de tabliers en carbone prennent en charge des vitesses de fonctionnement plus élevées et des temps de réponse plus rapides, ce qui les rend adaptés aux lignes de cardage modernes à haut rendement. Leur structure légère permet une inversion plus rapide du chariot et une meilleure synchronisation avec les vitesses des cartes. Les systèmes à tablier en acier ont des limites de vitesse plus basses en raison d"une inertie plus élevée, ce qui peut limiter la capacité globale de la ligne, en particulier dans la production à grande vitesse.
Les rideaux de carbone améliorent l"uniformité de la bande en assurant un transport plus fluide des fibres et un contrôle plus précis du dépôt. La réduction des perturbations aérodynamiques aide à maintenir des bords plats et une répartition stable du poids, réduisant ainsi le pourcentage de CV et les déchets de garniture. Les tabliers en acier peuvent créer davantage de turbulences et de retards mécaniques lors de l"inversion, ce qui peut augmenter la variation d"épaisseur, en particulier dans les produits non tissés légers.
La sélection du bon système nécessite d’analyser votre mélange exact de fibres. Les propriétés physiques de la fibre dictent le matériau de transport requis. Vous devez faire correspondre la résistance à l’abrasion de la courroie à l’abrasivité de la matière première.
Type de fibre/caractéristique | Adéquation du rideau de carbone | Adéquation du tablier en acier | Risque de qualité primaire |
|---|---|---|---|
Polyester et viscose à deniers fins | Excellent (évite l"électricité statique et les courants d"air) | Mauvais (Risque de perturbation des turbulences de l"air) | Rédaction Web et statique |
Synthétiques légers (hygiène) | Excellent (Haute vitesse, CV précis%) | Mauvais (trop lent, risque de pliage des bords) | Pliage des bords lors du retournement |
Polyester et polypropylène grossiers | Modéré (Acceptable si non abrasif) | Excellent (gère facilement une masse élevée) | Notation de surface sur carbone |
Fibres libériennes recyclées et naturelles | Mauvais (risque élevé de rayures de surface) | Excellent (résistance maximale à l"abrasion) | Déchirure catastrophique de la ceinture |
Fibre de verre et abrasifs lourds | Non recommandé (dégradation rapide) | Excellent (intégrité structurelle robuste) | Échec complet de la matrice |
Vous devez évaluer le débat entre le rideau de carbone et le tablier en acier à travers le prisme de l’économie opérationnelle à long terme. Les rideaux de carbone nécessitent un remplacement plus fréquent s’ils sont soumis à des mélanges de fibres sous-optimaux. Cependant, leur faible masse réduit considérablement la consommation énergétique quotidienne. Les servomoteurs consomment moins d'ampères pour accélérer et freiner le chariot. Cette réduction de la demande électrique réduit les émissions de carbone de portée 2 de votre installation sur un cycle de vie de 10 ans. Les installations opérant dans des régions où les tarifs de l'électricité industrielle sont élevés voient souvent les économies d'énergie compenser le coût du remplacement des rideaux.
Les tabliers en acier présentent un modèle économique différent. La fréquence de remplacement est minime. Dans les applications abrasives, un tablier en acier peut durer des années sans nécessiter une révision complète. Cependant, la consommation d"énergie continue nécessaire pour déplacer le lourd treillis d"acier augmente les factures mensuelles de services publics. Les résistances de freinage des servomoteurs doivent dissiper d"énormes quantités de chaleur générées par l"énergie cinétique du chariot en acier. Vous devez calculer si les économies d"énergie du carbone dépassent la longévité de l"acier pour votre volume de production spécifique.
Vérifiez vos données CV% actuelles sur toutes les équipes pour identifier si la vitesse d"inversion du chariot provoque un épaississement des bords.
Analysez votre mélange de fibres primaires pour déterminer la résistance exacte à l’abrasion requise du matériau de transport.
Effectuez des essais en ligne pilote avec votre mélange de fibres spécifique pour tester empiriquement la précision du profilage de la bande avant l"achat.
Mesurez les niveaux acoustiques dans l’usine pour garantir le respect des réglementations locales en matière de sécurité au travail.
Calculez la différence de consommation d’énergie projetée en fonction des tarifs de vos services publics locaux et des heures de fonctionnement prévues.
R : Les systèmes à rideaux de carbone dépassent régulièrement des vitesses opérationnelles de 150 mètres par minute en raison de leur masse ultra-faible. Les systèmes de tabliers en acier fonctionnent généralement à moins de 100 mètres par minute. La masse importante de l"acier nécessite des temps de décélération et d"accélération plus longs lors de l"inversion du chariot, limitant strictement le débit maximum.
R : C’est fortement déconseillé. Les tabliers en acier génèrent des turbulences d"air entre les lattes métalliques lors de mouvements à grande vitesse. Cette turbulence perturbe les fibres à denier fin, provoquant un étirage important et un mauvais % de CV. De plus, les systèmes en acier ne peuvent pas réagir assez rapidement aux logiciels de profilage pour maintenir le contrôle précis des bords requis pour les produits d"hygiène.
R : Une inertie élevée retarde la réponse mécanique aux commandes de profilage numérique. Lorsque le logiciel commande un changement de vitesse pour ajuster l"épaisseur des bords, un lourd tablier en acier prend du retard, provoquant une répartition inégale des fibres. Les systèmes de carbone à faible inertie réagissent instantanément, garantissant un placement précis des fibres et un pourcentage de CV constamment faible sur la bande.
R : Non. Les rideaux de carbone modernes sont conçus avec des propriétés antistatiques inhérentes. Le matériau composite carbone dissipe naturellement les charges électriques. Cela empêche les fibres synthétiques de s"accrocher au rideau, garantissant ainsi un transfert en douceur vers le tablier de sol sans pliage ni tirage induits par l"électricité statique.
R : Un tablier en acier peut durer plus d’une décennie, même dans des environnements difficiles et abrasifs comme la production de géotextile aiguilleté. La durée de vie d"un rideau de carbone dépend fortement du type de fibre. Bien que durable pour les fibres fines, le traitement d"abrasifs recyclés de mauvaise qualité peut dégrader un rideau de carbone en quelques mois, nécessitant un remplacement coûteux.
R : Les tabliers en acier nécessitent une lubrification mécanique, un alignement et une tension fréquents, mais ils résistent aux grattages agressifs et aux nettoyages chimiques agressifs. Les rideaux de carbone ne nécessitent aucune lubrification mécanique mais nécessitent des procédures de nettoyage délicates. Les outils abrasifs détruisent la matrice carbonée, les opérateurs doivent donc utiliser des solvants spécifiques non abrasifs.
R : Les rideaux de carbone sont nettement plus économes en énergie. Leur faible masse nécessite beaucoup moins de courant électrique de la part des servomoteurs pour accélérer et freiner le chariot lors d"inversions continues. Cette consommation inférieure de kilowattheures réduit les coûts énergétiques globaux de l"installation et réduit les émissions de portée 2 par rapport à la conduite de tabliers en acier lourd.
