Le rendement des matériaux et l'uniformité de la bande déterminent la rentabilité dans le secteur de la fabrication de non-tissés. Un dépôt excessif de fibres sur les bords de la bande se traduit directement par un gaspillage de matières premières et un traitement en aval compromis. La physique inhérente aux équipements de stratification, en particulier la décélération et l'accélération du chariot aux points d'inversion, crée naturellement un profil de poids en forme d'os de chien. Cette accumulation de bords croisés oblige les opérateurs à augmenter la coupe des bords, ce qui gonfle artificiellement les coûts des matières premières et réduit l'efficacité globale de la ligne.
Pour résoudre ce problème, il faut aller au-delà des simples pansements mécaniques. Ce guide évalue à la fois les ajustements opérationnels et les technologies avancées de profilage cinématique nécessaires pour aplatir le profil de poids dans le sens transversal (CD), minimiser les déchets de coupe et stabiliser la bande non tissée pour les applications hautes performances.
Le profilage cinématique est la norme : la réduction moderne de l"accumulation de bords repose sur des variations de vitesse du chariot servocommandées pour déposer moins de fibres pendant les temps de séjour d"inversion.
La qualité en amont dicte le succès en aval : l"uniformité du réseau de cartes et un contrôle approprié du tirage sont des conditions préalables ; un nappeur croisé ne peut pas réparer une bande cardée fondamentalement inégale.
Le retour sur investissement est mesuré par la réduction des bordures : la justification des mises à niveau ou des rénovations d"équipement dépend du calcul du pourcentage exact de déchets de bordure et des économies de matières premières qui en résultent.
Les systèmes en boucle fermée atténuent les erreurs de l"opérateur : l"intégration de scanners de poids en ligne avec le système de contrôle du nappeur croisé permet une correction automatisée du profil en temps réel.
Table des matières
Comprendre les limites mécaniques du chevauchement croisé traditionnel établit des critères de réussite de base pour l"uniformité de la bande. Un système de pose mécanique standard fonctionne sur une boucle continue de tabliers qui transportent une délicate bande cardée et la plient sur un tablier de sol se déplaçant à un angle de 90 degrés. L"objectif principal est d"augmenter le poids final du tissu (GSM) et la largeur. Le mouvement physique requis pour réaliser cette action de pliage introduit des incohérences inhérentes. Identifier exactement où et comment ces incohérences se produisent permet aux équipes de production de cibler la cause profonde plutôt que de traiter les symptômes.
Le problème central vient de la mécanique du chariot de stratification. Lorsque le chariot balaie la largeur du tablier de plancher, il doit finalement s"arrêter et inverser sa direction. Cette séquence mécanique crée un goulot d"étranglement dans la distribution des fibres. Le processus se déroule dans une séquence spécifique :
Le chariot s"approche de la largeur de bord désignée à pleine vitesse de fonctionnement.
Le système d"entraînement initie une décélération pour arrêter complètement la masse du chariot.
Le chariot atteint une vitesse nulle pendant une fraction de seconde au point d"inversion.
Le système d"entraînement accélère le chariot vers l"arrière dans la direction opposée.
Le chariot retrouve sa pleine vitesse opérationnelle à mesure qu"il se déplace vers le centre du tablier de plancher.

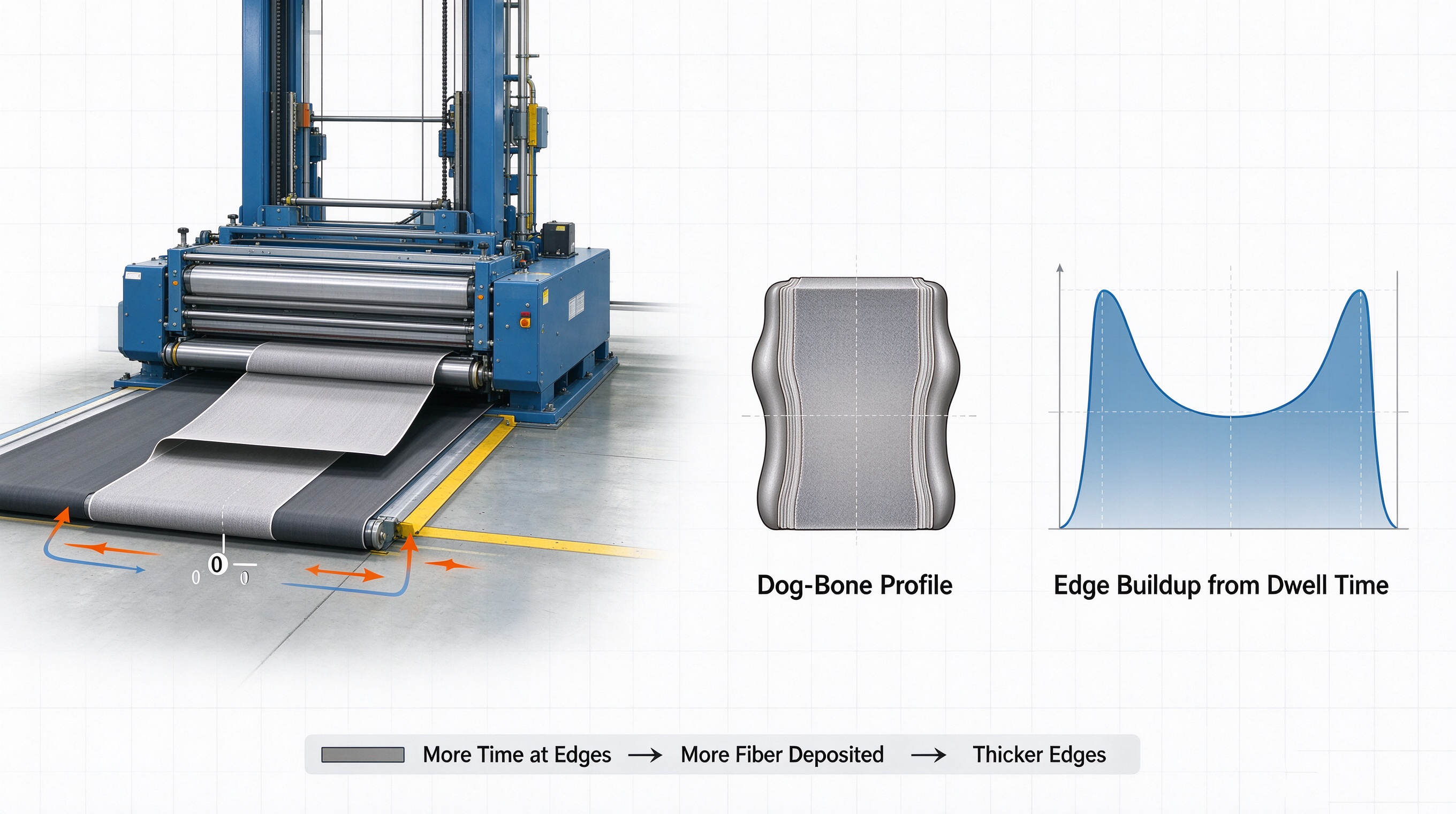

Au cours de cette transition mécanique d"une fraction de seconde, le chariot passe plus de temps sur les bords de la bande que sur le centre. Nous appelons cela le temps de séjour. Etant donné que la carde en amont continue d"alimenter la bande à une vitesse constante, ce temps de séjour prolongé aux points d"inversion oblige l"équipement à déposer un excès de fibre sur les bords.
Ce dépôt inégal de fibres se traduit par une section transversale distincte communément appelée profil « os de chien ». Si vous coupez la bande en couches et la regardez depuis l"extrémité, le centre apparaît relativement plat et uniforme, tandis que les deux bords sont nettement plus épais. Cette distorsion physique fausse fortement le coefficient de variation (CV%) dans le sens transversal (CD). Un % CV CD élevé indique une mauvaise répartition du poids. Les opérateurs tentent souvent de résoudre ce problème en augmentant le poids total de la bande pour garantir que le centre répond aux spécifications minimales. Cette habitude opérationnelle ne fait qu"exacerber les bords lourds et gaspiller davantage de matières premières.
Le temps de séjour mécanique n"est pas la seule variable. À des vitesses de production élevées, les forces aérodynamiques influencent fortement le placement des fibres. Le mouvement rapide des chariots génère des courants d"air turbulents qui peuvent soulever et plier la bande cardée légère juste avant qu"elle n"atteigne le tablier du sol. Ces courants d"air culminent en turbulence aux bords où le chariot recule. La tension du tablier fluctue également légèrement lors de ces changements de direction rapides. Un jeu mineur dans les tabliers en carbone ou en PVC provoque le glissement ou le regroupement de la bande, aggravant ainsi l"accumulation de fibres sur les bords.
Vous devez quantifier le problème avant de mettre en œuvre une solution. S"appuyer sur des inspections visuelles ou des estimations approximatives de l"épaisseur des bords ne parvient pas à fournir les données nécessaires à l"optimisation du processus. Les installations ont besoin de dimensions d"évaluation strictes et mesurables pour déterminer la gravité de leur accumulation de bords et pour suivre l"efficacité des actions correctives. Cela implique d"établir des mesures de base pour la répartition du poids, de calculer les pourcentages exacts de déchets et de surveiller les défauts secondaires en aval.
La mesure la plus critique pour l"uniformité de la bande est le coefficient de variation dans les directions transversales (CD CV%). Celui-ci mesure la dispersion statistique du grammage de la bande sur toute sa largeur. Pour calculer cela avec précision, les opérateurs doivent prélever plusieurs échantillons physiques sur le Web ou s"appuyer sur des jauges à balayage en ligne. Des tolérances strictes sont obligatoires pour les applications avancées. Dans les textiles médicaux et les lingettes filées, une accumulation importante de bords modifie la géométrie des fibres. Cela compromet à la fois la résistance à la traction et l’absorption des fluides. Si le % CV du CD dépasse les limites acceptables, le produit final échouera aux tests d’assurance qualité.
Application non tissée | Objectif de % de CV CD acceptable | Impact de l"accumulation sévère de bords |
|---|---|---|
Textiles médicaux (blouses, champs) | < 2,0 % | Barrière de fluide compromise, faible résistance des coutures, échec des tests de charge hydrostatique. |
Lingettes filées | < 3,0% | Rétention de liquide incohérente, performances d"essuyage inégales, mauvaise répartition de la lotion. |
Feutres automobiles | < 4,0% | Mauvaise isolation acoustique, défauts de moulage et de mise en forme lors du thermoformage. |
Géotextiles | < 5,0% | Ruptures de contrainte localisées sous de lourdes charges de sol, perméabilité à l"eau inégale. |
La coupe des bords est une réalité nécessaire dans la fabrication de non-tissés, mais une coupe excessive détruit la rentabilité. Pour calculer les déchets de coupe des bords, mesurez la largeur de coupe actuelle des deux côtés de la bande et comparez-la à la largeur cible minimale absolue requise pour des bords nets. Calculez le coût annuel de cette fibre gaspillée. Même si la fibre coupée est recyclée dans la ligne de mélange, l’énergie, la main-d’œuvre et le temps machine consacrés au traitement initial de cette fibre sont définitivement perdus. Pour les fibres de grande valeur comme l’aramide, le carbone ou les bicomposants spécialisés, cette perte financière augmente rapidement.
L’accumulation des bords s’isole rarement jusqu’à l’étape de superposition ; cela crée une cascade de métriques secondaires qui doivent être suivies. Dans les lignes d"aiguilletage, suivez le taux de casse des aiguilles spécifiquement sur les bords extérieurs du métier à tisser. Dans les fours de thermocollage, surveillez toute liaison inégale où les bords denses ne parviennent pas à atteindre la température à cœur requise tandis que le centre se colle trop. Dans les applications de revêtement, suivez les incohérences dans la collecte des produits chimiques. Relier ces défauts en aval directement au profil transversal fournit une image complète du problème et contribue à justifier les dépenses en capital pour les mises à niveau.
Pour les installations exploitant des équipements existants sans logiciel de profilage avancé, l’atténuation immédiate repose sur des ajustements mécaniques et opérationnels à faible investissement. Bien que ces ajustements ne puissent pas défier la physique du temps d’arrêt du chariot, ils empêchent le problème de s’aggraver. Ces solutions se concentrent sur l"optimisation de la manipulation de la bande, le contrôle de la tension et la gestion de l"environnement aérodynamique à l"intérieur de la machine.
Une tension constante sur toute la largeur des tabliers n’est pas négociable. Une tension inégale au niveau des rouleaux du tablier entraîne un glissement localisé de la bande. Lorsque la bande glisse pendant le retournement à grande vitesse du chariot, elle se replie sur elle-même, aggravant considérablement la distorsion des bords. Les équipes de maintenance doivent vérifier régulièrement les guides de suivi et les vérins de tension pneumatique. Les tabliers doivent rester parfaitement plats et tendus. Tout étirement, effilochage des bords ou dégradation du matériau du tablier nécessite un remplacement immédiat pour maintenir un contrôle absolu de la bande.
Le contrôle du tirage est un exercice d’équilibre délicat dans l’atelier de production. Les opérateurs doivent gérer les rapports de vitesse entre le peigneur de cartes, les tabliers d"alimentation et le tablier de sol. Le maintien d"un léger tirage (tension) maintient la bande plate et empêche l"affaissement entre les points de transfert. Un tirage excessif déchire la toile délicate, tandis qu"une suralimentation excessive la fait se déformer et se plier. Un réglage précis de ces vitesses garantit que la bande entre en douceur dans la zone de superposition. Une bonne gestion du tirage minimise le regroupement irrégulier des fibres qui se produit souvent juste aux points d"inversion.
Certains systèmes existants utilisent des contraintes physiques pour contrôler le placement des fibres. Les guides de bord mécaniques et les déflecteurs aérodynamiques aident à gérer le flux d"air turbulent généré par les chariots en mouvement. En éloignant les courants d"air des bords de la bande, les déflecteurs réduisent le risque de retournement ou de pliage de la bande. Les guides de bord physiques présentent des limitations importantes. Tout contact physique avec la bande en mouvement risque d"accrocher les fibres, de générer de l"électricité statique et de créer des défauts entièrement nouveaux. Utilisez les guides physiques avec précaution et entretenez-les méticuleusement pour éviter tout dommage involontaire à la toile.
Pour véritablement éliminer le profil en os de chien, les fabricants doivent investir dans des interventions technologiques à investissements élevés et à retour sur investissement élevé. Ces solutions modernes s"attaquent à la cause profonde du problème : le temps d"arrêt du transport. En manipulant la cinématique de la machine et en intégrant des données de contrôle qualité en temps réel, ces technologies assurent une répartition précise du poids sur toute la largeur de la bande.
La méthode la plus efficace pour réduire l’accumulation d’arêtes est le profilage cinématique asservi. Dans les systèmes modernes, des servomoteurs indépendants contrôlent les chariots supérieur et inférieur. Cela permet à l'automate programmable (PLC) de modifier intentionnellement la vitesse du chariot lorsqu'il se déplace sur la bande. Le Cross Lapper accélère précisément à l’approche du point d’inversion. En accélérant pendant le virage, la machine dépose moins de fibres sur les bords, neutralisant ainsi efficacement le temps de séjour et aplatissant le profil final de la bande.
Le profilage cinématique atteint son plein potentiel lorsqu"il est associé à un système de contrôle du poids en boucle fermée. Cette configuration intègre un scanner de grammage en ligne, généralement une jauge à rayons X ou bêta, positionné en aval après l"étape de liaison. Le scanner mesure en permanence le profil transversal et renvoie ces données en temps réel à l"automate. Si le scanner détecte que les bords deviennent trop lourds, le système ajuste automatiquement les vitesses des servos pour corriger le profil. Cette intervention automatisée élimine les incertitudes de l"opérateur et garantit une qualité constante, rouleau après rouleau.
Différentes fibres se comportent différemment dans des conditions de stratification à grande vitesse. Un profil de vitesse cinématique qui aplatit parfaitement une bande de PET épaisse peut provoquer des bords fins sur une bande de viscose légère. Les technologies de profilage modernes incluent un logiciel de gestion de recettes accessible via l"interface homme-machine (IHM). Les opérateurs enregistrent des courbes cinématiques, des rapports de traction et des vitesses de tablier spécifiques pour chaque produit unique qu"ils utilisent. Lors d"un changement de produit, l"opérateur charge simplement la recette. Cela réduit considérablement les rebuts liés au changement et garantit que la machine atteint les spécifications cibles immédiatement après le démarrage.
Les conséquences d’un mauvais profil transversal s’étendent bien au-delà du processus de stratification. L"accumulation de bords crée un effet en cascade qui dégrade la qualité du produit final, accélère l"usure de la machine et perturbe les opérations de finition secondaire. Comprendre ces impacts en aval est essentiel pour justifier les investissements dans la technologie de profilage et maintenir l’efficacité globale de l’usine.
Dans les applications d"aiguilletage, les bords épais font des ravages sur le métier à tisser. Les aiguilles barbelées sont conçues pour pénétrer une densité spécifique de fibres. Lorsqu’ils heurtent des arêtes denses et lourdes, ils rencontrent une résistance extrême. Cela provoque une pénétration inégale de l’aiguille et une déviation importante de l’aiguille. Le résultat est une augmentation spectaculaire de l"usure des aiguilles et des cassures fréquentes sur les bords extérieurs de la planche à aiguilles. Les bords denses s"étirent différemment du centre plus fin lorsque la bande passe à travers le métier à tisser, provoquant des distorsions localisées et une résistance à la traction incohérente sur toute la largeur du tissu.
Les lignes Spunlace reposent sur des jets d’eau à haute pression pour enchevêtrer les fibres. La répartition de la pression de l"eau doit rester parfaitement uniforme. Lorsqu"une bande aux bords épais passe sous les collecteurs, les jets d"eau frappent une masse de fibres plus dense sur les bords et une masse plus fine au centre. Cela conduit à des bords rigides et trop enchevêtrés et à un centre faible et sous-enchevêtré. Cette incohérence compromet la géométrie unique des fibres requise pour les lingettes à haute résistance, ce qui donne lieu à un produit peu performant lors de l"utilisation par le consommateur et qui échoue aux contrôles de qualité de base.
Les procédés de finition secondaire sont très sensibles aux variations d’épaisseur. Pendant le rembourrage ou le revêtement, la bande passe à travers de lourds rouleaux pinceurs. Si les bords sont nettement plus épais que le centre, les rouleaux pinceurs pincent fermement les bords mais ne parviennent pas à appliquer une pression adéquate au centre de la bande. Cela provoque une absorption inégale des produits chimiques, ce qui entraîne une teinture incohérente, un mauvais pouvoir ignifuge ou une faible application de l"adhésif. Dans les non-tissés composites, ce manque de pression uniforme crée des risques élevés de délaminage entre les couches.
Les dernières étapes de la production (calandrage et bobinage) amplifient les problèmes d"accumulation de bords. Les bords épais passant à travers un rouleau de calandre chauffé se lient différemment du centre, créant des marges rigides et cassantes. Lors de l’enroulement du rouleau principal final, ces bords épais s’empilent couche après couche. Cela crée des bandes dures aux extrémités du rouleau tandis que le centre reste mou et spongieux. Les bandes dures font que le rouleau se télescope, le rendant instable pour le stockage et incroyablement difficile à fendre avec précision pendant les opérations de conversion.
L’accumulation de bords croisés est un défi physique inhérent qui ne peut être entièrement éliminé par les seuls ajustements mécaniques. L"obtention d"un profil CD plat nécessite un profilage de vitesse cinématique. Les installations qui utilisent des non-tissés légers ou à marge élevée doivent donner la priorité au profilage en boucle fermée et servocommandé pour protéger leur rentabilité. Les installations utilisant des feutres industriels lourds peuvent temporairement s"appuyer sur des contrôles optimisés de l"effort et de la tension, mais finalement, le coût du gaspillage de bordures oblige à une mise à niveau. Pour avancer efficacement, exécutez les étapes suivantes :
Réalisez un audit complet de votre % CV CD actuel sur toutes les gammes de produits à l"aide d"un échantillonnage physique ou de données de scanner en ligne.
Mesurez avec précision les déchets de coupe et calculez la perte financière annualisée en matières premières.
Inspectez la tension actuelle du tablier, les guides de suivi et les rapports de traction pour établir une base de référence mécanique stable avant de tenter des mises à niveau logicielles.
Créez un modèle de retour sur investissement comparant le coût de la fibre gaspillée aux dépenses en capital liées à une mise à niveau du profilage.
Consultez les principaux fabricants d’équipements non tissés pour évaluer la faisabilité de la modernisation de vos cadres existants par rapport à un remplacement complet.
R : Le chariot décélère pour inverser la direction et accélère pour revenir sur le tablier du plancher. Ce temps de séjour prolongé sur les bords dépose plus de bande cardée qu"au centre. Étant donné que la machine à carder en amont alimente la fibre à un rythme constant, la pause physique aux points d"inversion crée naturellement des bords plus épais et plus lourds par rapport au profil central plat.
R : Le profilage cinématique utilise des servomoteurs pour modifier dynamiquement la vitesse du chariot. En accélérant intentionnellement le chariot précisément aux points d"inversion, la machine dépose moins de fibres sur les bords. Cette variation de vitesse compense le changement de direction, neutralisant efficacement le temps de séjour et aplatissant le profil final de poids de la bande sur toute la largeur.
R : Une tension appropriée du tablier empêche le glissement et le pliage de la bande, ce qui aggrave la distorsion des bords. Cependant, les ajustements de tension ne peuvent à eux seuls surmonter le temps de séjour physique provoqué par l’inversion du chariot. Le maintien de tabliers tendus et bien alignés est une condition préalable à une manipulation stable de la bande, mais il sert de norme opérationnelle de base plutôt que de remède complet aux bords épais.
R : Un système en boucle fermée intègre un scanner de grammage en aval pour mesurer le profil de poids dans le sens transversal en temps réel. Il renvoie ces données continues à l"automate programmable. Le système ajuste ensuite automatiquement les vitesses du chariot servocommandé pour corriger l"accumulation de bords émergents ou les points minces sans nécessiter l"intervention manuelle de l"opérateur.
R : Les bords épais créent une pression inégale lorsque la bande passe à travers les rouleaux pinceurs. Cela conduit à une collecte de produits chimiques incohérente lors des opérations de rembourrage ou de revêtement. Dans les non-tissés composites, le manque de pression uniforme sur toute la largeur entraîne de graves problèmes de délaminage lorsqu’on tente de lier solidement plusieurs couches de bande.
R : Les bords épais forcent les aiguilles barbelées à pénétrer dans une masse de fibres beaucoup plus dense que prévu. Cette résistance entraîne un étirage irrégulier de la bande à travers le métier à tisser, une usure accélérée de l"aiguille et des cassures fréquentes de l"aiguille. En fin de compte, cela produit un tissu avec une résistance à la traction incohérente et une densité variable sur toute sa largeur.
R : Oui, les opérateurs peuvent moderniser certains cadres mécaniques existants avec des servomoteurs et des systèmes de contrôle mis à jour. Cependant, le cadre mécanique et les roulements existants doivent posséder la rigidité structurelle nécessaire pour gérer les accélérations et décélérations rapides exigées par les logiciels de profilage modernes. Les cadres faibles subiront de fortes vibrations et une défaillance mécanique prématurée.
