Une mauvaise synchronisation dans la fabrication des non-tissés a un impact direct sur la rentabilité de la ligne. Des écarts mineurs de vitesse entre les centres de machines entraînent un gaspillage immédiat de matériau, des poids de bande incohérents, une distorsion importante des bords et des arrêts de ligne coûteux. Le problème principal réside dans les défis mécaniques et de contrôle liés au maintien d’une tension continue de la bande. Vous devez assurer une répartition uniforme de la masse lors de la transition des fibres délicates à travers la ligne. Le matériau se déplace de la sortie continue de la machine à carder, passe par l'action alternative du nappeur et entre dans la zone d'étirage intermittente du métier à aiguilles. Ce guide d'évaluation technique aide les ingénieurs d'usine et les responsables des opérations à mettre à niveau les systèmes d'entraînement et à mettre en œuvre des contrôles en boucle fermée. Nous détaillons comment spécifier de nouveaux équipements pour obtenir une correspondance précise de la vitesse du recouvrement croisé . Ces étapes vous aideront à optimiser l’efficacité globale de la ligne et la qualité des produits.
Les entraînements de précision dictent la qualité : la mise à niveau des liaisons mécaniques ou des VFD en boucle ouverte vers des systèmes d"asservissement multi-axes est la base pour obtenir une adaptation dynamique de la vitesse et réduire le coefficient de variation (CV%).
Le contrôle de la tension n"est pas négociable : une synchronisation efficace nécessite une gestion active du tirage à la fois à l"entrée de la carte vers le nappeur et à la sortie du nappeur vers le métier à tisser pour empêcher l"étirement, le pliage ou la déchirure de la bande.
Le profilage logiciel génère un retour sur investissement : la correspondance de vitesse moderne ne consiste pas seulement à faire correspondre des vitesses linéaires ; il s"agit d"un profilage cinématique pour gérer la décélération/accélération du chariot, ayant un impact direct sur l"épaisseur des bords et les économies de matière.
L"intégration réduit la latence : l"évaluation des solutions nécessite un audit des protocoles de communication (par exemple, EtherCAT, PROFINET) entre les automates de la carte, du nappeur croisé et du métier à aiguilles afin d"éliminer la latence du signal pendant les phases de montée et de descente.
Le réglage spécifique au matériau est essentiel : les paramètres d"adaptation de vitesse doivent être adaptables à différents types de fibres (par exemple, fibres synthétiques à fibres longues ou fibres recyclées délicates), car les différents niveaux de cohésion de la bande dictent les tolérances de tension autorisées entre les centres de machines.
Table des matières

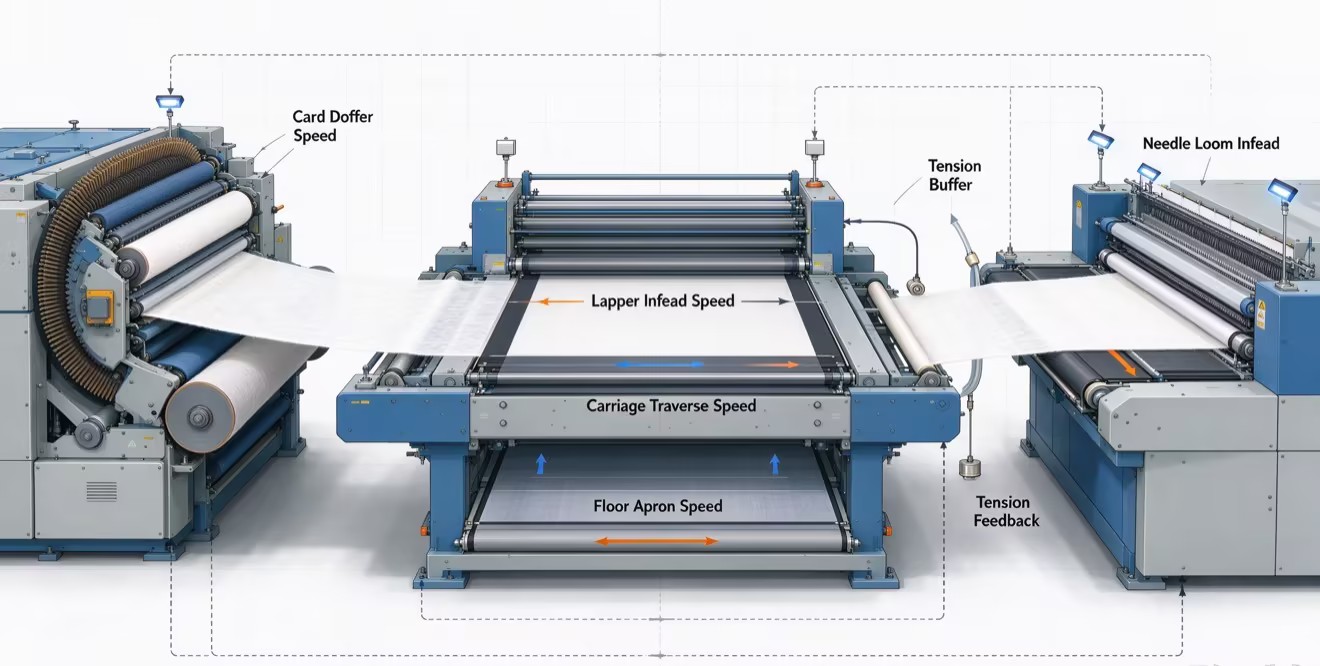

Le transfert de la machine à carder au nappeur croisé nécessite une adaptation précise de la vitesse pour protéger la structure de la bande. Même de petites différences de vitesse peuvent provoquer un tirage, une accumulation de fibres ou une répartition inégale du poids. Les fibres synthétiques nécessitent un contrôle plus strict car elles ont une cohésion plus faible et s’étirent facilement sous tension. Les systèmes d"alimentation assistés par vide et le contrôle des recettes par API aident à stabiliser le transfert de bande à des vitesses élevées.
Le mouvement du chariot nappeur croisé doit équilibrer une vitesse élevée avec un placement précis de la bande. L"accélération et l"inversion rapides créent des forces mécaniques importantes qui peuvent affecter les motifs de chevauchement et l"uniformité du grammage. Les systèmes d"asservissement modernes utilisent des courbes de vitesse optimisées pour fluidifier le mouvement, réduire les vibrations et compenser l"accumulation de bords lors de l"inversion, produisant ainsi un profil de bande plus cohérent.
La connexion entre le nappeur croisé et le métier à aiguilles nécessite une gestion minutieuse de la tension. Étant donné que le métier à aiguilles fonctionne avec une alimentation intermittente, le nappeur doit absorber les fluctuations de vitesse sans étirer ni comprimer la nappe. Les systèmes tampons tels que les rouleaux danseurs ou les boucles d"accumulation fournissent un contrôle de tension en temps réel, évitant ainsi les taches fines, les rides et les dommages causés par les aiguilles.
Les conditions environnementales influencent fortement la stabilité du transfert de la bande, notamment lors du traitement des fibres synthétiques. L"électricité statique peut provoquer un collage des fibres, un transfert irrégulier et des arrêts de la machine. Les barres ionisantes actives et les niveaux d’humidité contrôlés aident à maintenir un comportement constant des fibres. Des conditions de température et d"humidité stables permettent une synchronisation plus étroite des vitesses et une qualité de production plus fiable.
Les entraînements mécaniques traditionnels reposent sur des arbres, des courroies et des boîtes de vitesses, qui souffrent d"usure, de jeu et d"une réponse lente. Ces limitations rendent difficile une synchronisation précise de la vitesse à des vitesses de production élevées. Les systèmes d"asservissement multi-axes remplacent les connexions mécaniques par une synchronisation électronique, permettant un contrôle indépendant de chaque section via un axe maître virtuel. Le retour en boucle fermée permet une correction instantanée de la vitesse, améliore l"uniformité de la bande et prend en charge la récupération d"énergie grâce au freinage régénératif.
Composant système | Système mécanique hérité | Système servo multi-axes |
|---|---|---|
Transmission de puissance | Arbres, courroies, chaînes, boîtes de vitesses | Servomoteurs à entraînement direct ou à engrenages à faible jeu |
Synchronisation | Engrenage mécanique | Axe maître virtuel électronique |
Retour | Retour d"information limité du codeur | Codeurs absolus haute résolution |
Réponse à la charge | Ajustement lent et jeu mécanique | Compensation instantanée du couple |
Entretien | Lubrification régulière et réglage mécanique | Diagnostic logiciel et usure réduite |
Une tension stable de la bande est essentielle pour une production sans défaut. Des capteurs tels que des cellules de pesée, des systèmes laser et des rouleaux danseurs fournissent un retour d"information en temps réel pour ajuster automatiquement la vitesse du moteur. Les accumulateurs agissent comme des tampons lors des changements de vitesse ou des décalages temporaires des lignes, tandis que les rouleaux danseurs absorbent les fluctuations soudaines de tension. Ensemble, ces systèmes maintiennent un flux continu de matériaux et évitent les ruptures de bande.
Un logiciel de profilage avancé améliore l"uniformité de la bande en ajustant la vitesse du chariot pendant les points de mouvement et d"inversion. Il compense l"épaississement naturel des bords provoqué par la décélération du chariot, réduisant ainsi l"effet d"os de chien. En synchronisant les équipements de cardage, de rodage et de collage, le système maintient un grammage constant, réduit le rognage des bords et améliore le rendement du matériau.
Les systèmes d"asservissement modernes collectent en permanence des données de fonctionnement telles que le couple, la vitesse, les vibrations et la température. Ces signaux aident à identifier les premiers signes d"usure des roulements, de problèmes de courroie ou d"erreurs de synchronisation avant que des pannes majeures ne surviennent. Les outils intégrés de surveillance SCADA et de maintenance prédictive réduisent les temps d"arrêt, améliorent la fiabilité et permettent une maintenance basée sur l"état réel de la machine plutôt que sur des horaires fixes.
La réduction du % de CV est un indicateur clé d’une amélioration de l’uniformité du Web et du retour sur investissement de l’équipement. Une synchronisation précise de la vitesse réduit la variation de poids, minimise la suralimentation en matériau et permet une production plus proche des spécifications minimales. Cela réduit la consommation de fibres et les taux de rejet, créant ainsi des économies significatives, en particulier lors du traitement de fibres synthétiques coûteuses.
Des vitesses de production plus élevées nécessitent des systèmes d"asservissement et des structures mécaniques plus solides pour gérer les forces d"inversion et les vibrations accrues. Les entraînements avancés, les chariots légers et les systèmes de contrôle hautes performances fournissent le couple, la stabilité et la flexibilité nécessaires aux futures mises à niveau de vitesse sans remplacement majeur d"équipement.
Les systèmes de rodage modernes doivent s"intégrer de manière transparente aux réseaux PLC et SCADA existants. Les protocoles de communication à grande vitesse permettent un contrôle synchronisé, une gestion centralisée des recettes et des fonctions de sécurité automatisées. Une intégration appropriée améliore la cohérence de la production, réduit les erreurs de configuration et garantit un fonctionnement sûr sur l"ensemble de la ligne.
Les systèmes d"asservissement avancés et les mises à niveau de profilage nécessitent un investissement initial plus élevé, mais ils réduisent les coûts à long terme grâce à une réduction du gaspillage de fibres, des changements plus rapides et des temps d"arrêt réduits. En améliorant le contrôle du poids et la stabilité de la production, ces systèmes peuvent récupérer leur investissement grâce à des économies de matériaux et à une efficacité accrue des équipements.
Les systèmes servomoteurs modernes réduisent la maintenance mécanique mais nécessitent des compétences électriques, logicielles et de diagnostic plus solides. Les opérateurs et les techniciens doivent être formés aux systèmes PLC, aux capteurs et aux commandes d"entraînement pour utiliser pleinement l"équipement et éviter les pertes de production causées par des réglages incorrects.
Les systèmes de contrôle flexibles permettent aux fabricants de traiter davantage de types de fibres et d"optimiser différents produits, mais ils augmentent la complexité de la programmation. Des systèmes IHM conviviaux, des limites de paramètres et des contrôles d"accès sont essentiels pour éviter les erreurs de fonctionnement tout en maintenant la flexibilité de la production.
Une adaptation précise de la vitesse reste la clé de voûte absolue de la qualité du Web non tissé. La synchronisation des servos en boucle fermée est la seule norme viable pour les installations de production modernes et compétitives. S"appuyer sur des liaisons mécaniques obsolètes garantit le gaspillage de matériaux et limite la vitesse de votre ligne. Vous devez prendre des mesures proactives pour évaluer et mettre à niveau vos systèmes de contrôle actuels.
Auditez votre CV% actuel dans les directions transversales (CD) et directionnelles machine (MD) pour établir une référence de performances.
Cartographiez la latence de votre réseau existant pour identifier les goulots d"étranglement de communication entre les centres de machines.
Déterminez si une modernisation ciblée du variateur ou un remplacement complet de la machine est le plus judicieux sur le plan financier.
Collaborez avec des intégrateurs OEM de non-tissés spécialisés pour demander un audit de ligne complet.
Calculez vos économies projetées sur la fibre en vous basant sur des tolérances améliorées de correspondance de vitesse pour justifier les CapEx.
R : Il s"agit de la synchronisation électronique et mécanique des vitesses entre la machine à carder, les courroies internes et le chariot du nappeur, et le métier à aiguilles. Cette synchronisation maintient une tension de bande constante et un grammage uniforme tout au long du processus de production.
R : La relation entre la vitesse d"alimentation, la vitesse de déplacement du chariot et la vitesse de sortie détermine le nombre de plis. Ce rapport de chevauchement précis dicte directement le grammage final et l"épaisseur de la nappe non tissée.
R : Une inadéquation de vitesse fait que la délicate bande cardée s"étire et se brise sous la tension, ou se détend et se replie sur elle-même. Les deux scénarios ruinent la structure Web avant même qu’elle n’entre dans le processus de recouvrement.
R : La production continue du nappeur doit parfaitement correspondre à la nature intermittente et intermittente des rouleaux d"alimentation du métier à aiguilles. Si les vitesses ne correspondent pas, la nappe non liée s"étire, détruisant l"orientation des fibres.
R : Différentes fibres ont différents niveaux de cohésion naturelle. Les fibres courtes recyclées se comportent différemment des fibres synthétiques longues. Les opérateurs doivent ajuster les tolérances de tension et les différentiels de vitesse spécifiquement pour chaque mélange afin d"éviter la rupture de la bande.
R : Oui, la modernisation est réalisable. Cependant, le châssis mécanique, les roulements et les courroies doivent être suffisamment robustes pour supporter la réponse dynamique accrue et les charges d"inertie plus élevées générées par les servomoteurs modernes.
